换热器夹紧器

换热器夹紧器

发布时间:2022-07-27

换热器夹紧器使用说明:

一、换热器液压夹紧器的优势

此装置为我公司自行研制的板式换热器拆装器,它具有结构紧凑,体积小,重量轻,维修方便等特点。

二、换热器液压夹紧器组成部分

此装置由三大部分组成:油箱、液压油缸、电动泵。

三、换热器液压夹紧器工作原理简介

1、电动泵提供动力源,组合阀在电动泵上,控制油缸伸出和缩回及调节系统压力。

2、液压油缸是液压夹紧器的执行元件,一台液压夹紧器有四只油缸同时工作。将四只油缸分别装在需要夹紧的换热器上,扳动换向阀手柄在在相应的位置上,启动电动泵开始工作,油缸伸出,夹紧换热器,紧固换热器螺丝;扳动换向阀手柄在相应的位置上,启动电动泵开始工作,油缸缩回。如此反复,直至换热器安装完毕。停止工作时,换向阀手柄回中位。

四、主要技术参数

1、油缸行程:60mm

2、单缸吨位:40

3、油缸数量:4

4、油管长度:5m

5、螺旋杆直径:ø43

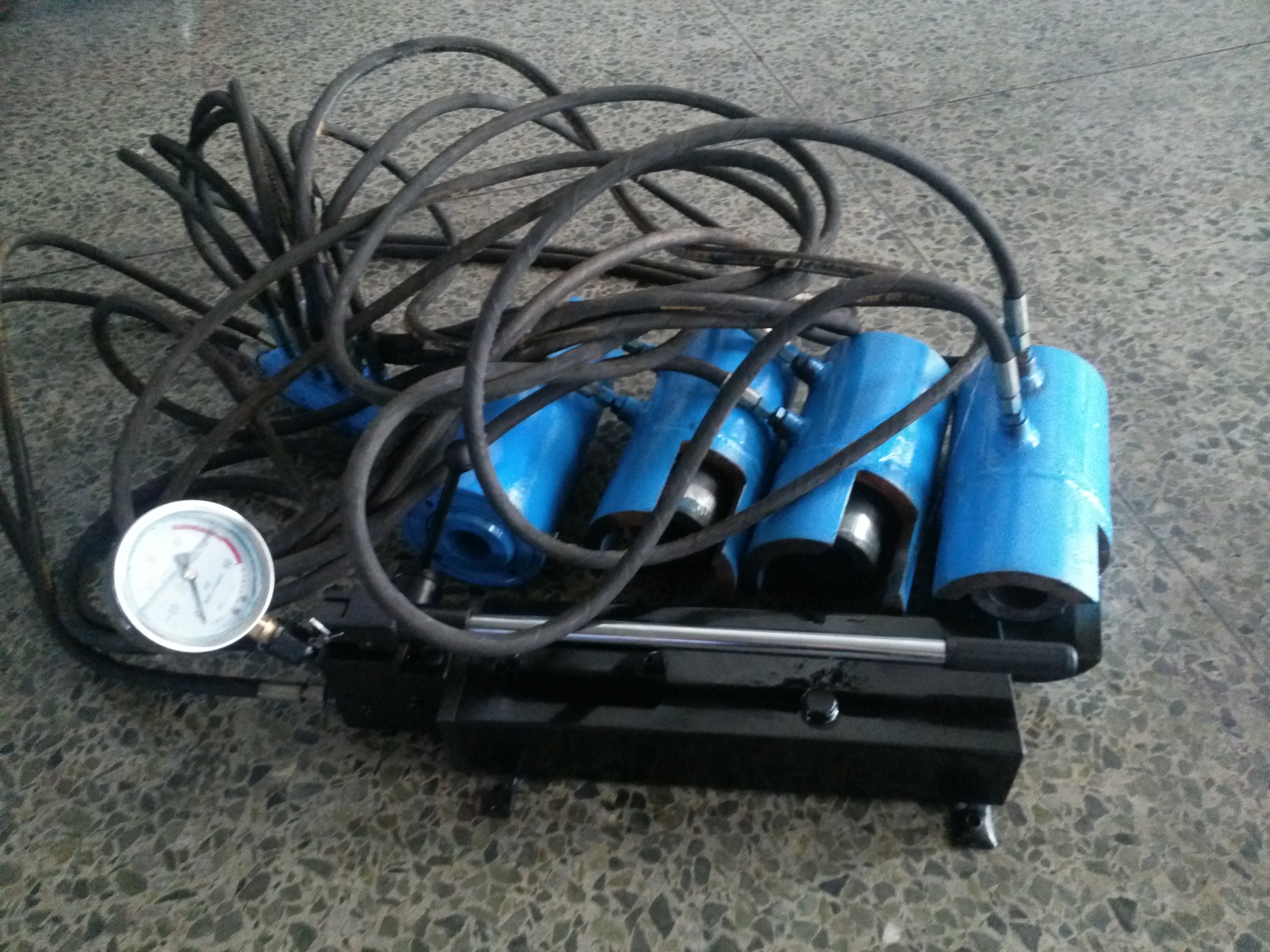

手动夹紧器


电动夹紧器



夹紧器基本参数:







          w

3000


位(T

42

40

      (mm)

65

65

         (个)

4

4

         kg

145

75







      径(mm

43

43



此装置为我公司自行研制板式换热器拆装器,它具有结构紧凑,体积小,重量轻,维修方便等特点。

此装置由三大部分组成:油箱、液压油缸、手动泵。

一:手动泵提供动力源,组合阀在手动泵上,控制油缸伸出和缩回及系统压力。

二:液压油缸是液压夹紧器扫执行元件,一台液压夹紧器有四只油缸同时工作。将四只油缸分别装在需要夹紧的换热器上,扳动换向阀手柄在相应的位置上,启动手动泵开始工作,油缸伸出,夹紧换热器,紧固换热器螺丝;扳动换向阀手柄在相应白位置上,启动手动泵开始工作,油缸缩回。如此反复,直至换热器安装完毕。停止工作后,换向阀手柄回中位。



使用方法:

按板式换热器组装要求,将各部件组装就位,并用手将拉杆螺母拧紧,且调整到各点压紧尺寸基本一致。

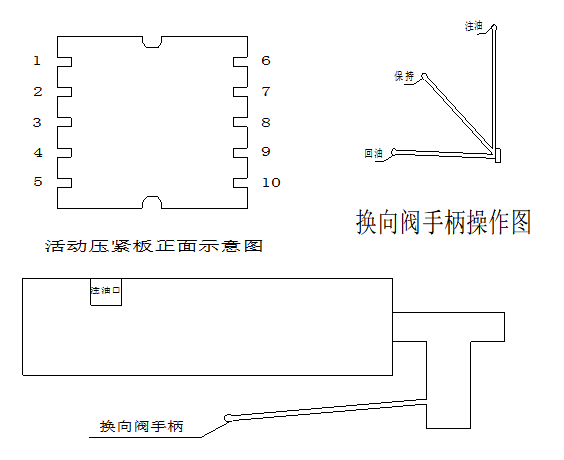

将液压缸套于第2479拉杆上(见活动压紧板正面示意图,若用户换热器与图不符,则选择四个或两个对称位置的拉杆即可),并旋入专用螺母,将液压缸活塞压到底,检查各液压缸支脚确实完全支于活动压紧板上后,开始夹紧。



安全事项:

把紧时所有人员应位于换热器侧向操作,不可使拉杆正好对准任何人员。

液压缸工作时不得进行拧螺丝等 操作,以免夹伤。

在把紧过和中所有拉杆均应就位,并及时跟进,不得只把紧带有液压缸的拉杆。

把紧时应确保各拉位置正确、液压缸支脚全部支于活动压紧板上,不得出现支空现象。

使用最高压力不得超过设计压力。

不得在液压扳手未拆下的情况下进行打压试验,不得在打压后未卸压的情况下进行拆卸工作。

液压缸不可在未带负载情况下打压。操作时必须注意不可超行程使用。

维护保养:

液压软管不得打小弯,特别在工作时。

液压缸不得随意乱扔,以免碰松支脚,碰伤缸筒。

应避免砂尘、铁屑等异物落入缸内拉伤液压缸。

打压时应移开液压扳手,以免使水进入电器部分或使缸壁生锈。

应定期检查油箱内油量,以油缸充满后箱内油量一半为宜。

不用时应将液压缸打满(不可打压),以保护油缸不被损坏及异物进入。
